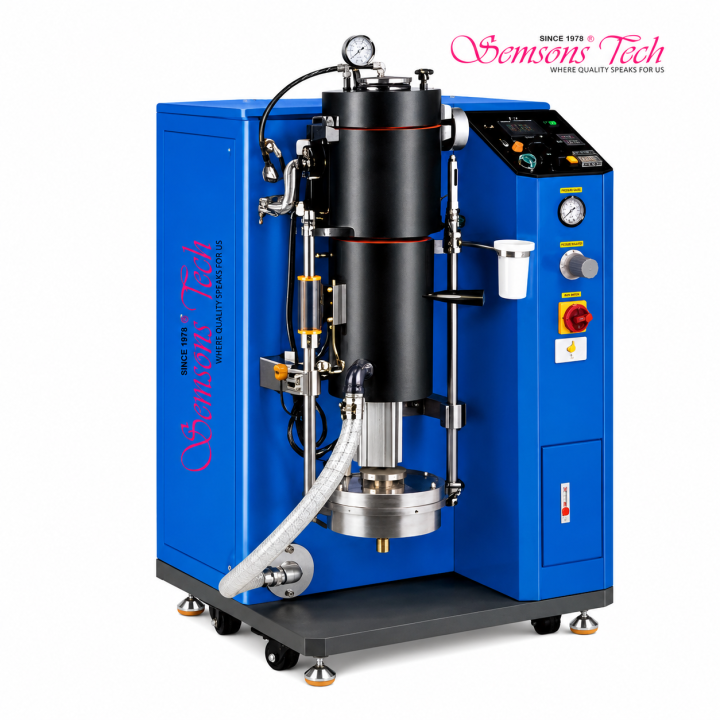

Manual Vacuum Pressure Casting Machine by Semsons Tech is an induction casting system that combines vacuum and positive gas pressure to produce high-quality jewellery castings with reduced porosity and improved metal flow. Designed for gold, silver, brass, K-gold, and copper alloy casting, it features induction melting, PID temperature control, vacuum-assisted mould filling, and inert gas protection against oxidation. The manual-control design offers reliable casting performance with lower investment cost than fully automated systems, making it ideal for small and medium jewellery manufacturers and casting houses. Includes installation, operator training, 1-year warranty, and lifetime technical support.

Share your requirement and our team will send you pricing, availability and a quotation.

The Manual-Control Vacuum Pressure Casting Machine - Premium Casting Quality at Accessible Capex for Small-to-Medium Casting Houses

Investment casting quality is fundamentally limited by gas trapping and incomplete mold-fill during molten metal pour. Open-air casting workflows (gravity-pour or simple vacuum-only) suffer from (1) gas trapping in mold cavity creating porosity defects, (2) incomplete mold-fill in fine detail (filigree, multi-stone settings, micro-pavé) creating missing-detail defects, (3) shrinkage voids as metal cools without compensating pressure, (4) oxidation during melting reducing metal quality and creating surface defects. Vacuum pressure casting technology addresses all these failure modes through engineered casting environment: (1) Vacuum chamber evacuates investment flask removing all gas from mold cavity before pour. (2) Positive inert gas pressure (1.5-2.5 bar) applied during pour forces molten metal into fine detail and compensates shrinkage during cooling. (3) Inert gas shielded melting prevents oxidation maintaining metal purity. (4) Induction melting with PID temperature control delivers precise melting temperature without overheating. Result: higher-density castings with minimal porosity, complete fine-detail capture, dimensional accuracy, and superior surface quality - significantly reducing post-finishing labour and rejection rates. The manual-control variant delivers all the core casting technology of PLC-automated alternatives at significantly lower capex - workflow requires operator engagement throughout cycle but produces equivalent casting quality.

For 48 years, Semsons Tech has supplied the Indian jewellery manufacturing industry. The Manual Vacuum Pressure Casting Machine is the production-default for small-to-medium casting houses processing 50-300 trees daily, designer ateliers transitioning from open-air to vacuum-pressure casting, lab-grown diamond brand entry-tier mount casting operations, CMT operations seeking premium casting quality without PLC automation capex, casting service bureaus, and training institutes building production-grade curriculum equipment.

Core Engineering Advantages

  • Vacuum + Positive Pressure Combined - Eliminates Porosity and Shrinkage Defects: The decisive casting quality engineering. Vacuum stage: chamber evacuates investment flask before pour; removes all gas from mold cavity. Pressure stage: positive inert gas pressure (1.5-2.5 bar typical) applied during and after pour; forces molten metal into fine mold detail; compensates shrinkage as metal cools. Result: 95-99% reduction in porosity defects compared to open-air casting; complete fine-detail capture in complex mold geometry; dimensional accuracy across production batches; reduced casting rejection rate (typical 5-10% vs 20-30% for open-air casting); significantly reduced post-finishing labour to remove porosity defects.
  • Induction Melting with PID Temperature Control: Production-grade melting system. Induction architecture: metal melts via electromagnetic induction without direct flame contact; significantly faster melting than gas/oil furnaces (3-5 minutes vs 15-30 minutes); precise temperature control. PID controller: maintains exact melting temperature without overshooting; prevents overheating that degrades metal quality. Multi-metal capability: temperature profile adjusts for different alloys (gold ~1080°C, silver ~950°C, brass ~900°C). Production economics: faster melting cycles increase daily throughput; precise temperature reduces metal degradation and casting defects.
  • Inert Gas Shielded Melting Prevents Oxidation: Critical for premium casting quality. Architecture: melting chamber filled with inert gas (typically argon or nitrogen); prevents oxygen contact with molten metal during melting and pour. Why it matters: oxidation during melting (1) reduces metal purity by oxidising alloy components; (2) creates surface defects from oxide inclusions; (3) increases material loss from oxidised material. Inert gas shielding eliminates these failures supporting premium casting quality and material economy.
  • Manual-Control Workflow - Production-Grade Quality at Lower Capex: Manual operator control versus PLC automation. Operator workflow: operator manages each casting cycle through control panel - sets melting temperature, monitors melting completion, activates vacuum sequence, applies positive pressure, controls pour timing. Production quality: properly operated manual machine produces casting quality equivalent to automated alternatives - automation primarily benefits multi-shift consistency and operator-skill independence, not fundamental casting quality. Tradeoffs: requires skilled operator engagement throughout cycle; less suitable for unattended overnight production; multi-shift operations may have inter-operator quality variability.
  • Electromagnetic Stirring for Uniform Melt: Premium variants include electromagnetic stirring during melting cycle. Why it matters: stirring ensures uniform metal composition (alloy components properly mixed), homogeneous temperature distribution (no cold spots in melt), better metal flow during pour. Production advantage: more consistent casting quality across complex multi-component alloys; reduced segregation defects in cast pieces.
  • Compatible with Common Casting Metals: Gold (10K-22K - yellow/white/rose gold all karats), silver (sterling + 925), brass, K-gold, copper alloys. Important limitation: NOT optimal for platinum (high melting point ~1768°C + poor molten fluidity - platinum requires centrifugal casting machine for optimal results); palladium possible but suboptimal versus centrifugal. For gold and silver - the dominant Indian casting market - vacuum pressure casting is the production-default workflow.
  • 3-5 Minute Casting Cycle: Fast casting cycle supports production throughput. Typical cycle: load metal (30 seconds) → induction melting to target temperature (3-5 minutes) → vacuum chamber activation → pour with positive pressure (10-30 seconds) → pressure hold during cooling (60-180 seconds) → flask removal. Daily output: 60-150+ flask cycles per shift depending on operator efficiency and metal quantity per flask; supports daily production of 200-800+ pieces depending on tree configuration.
  • Integrated Safety Features: Over-temperature protection (prevents melting chamber damage), short-circuit protection (electrical safety), inert gas system safety interlocks, vacuum system safety valves, emergency stop button. Critical for operator safety around molten precious metal at 900-1100°C.

Technical Specifications

Technical ParameterSpecification
Product NameManual Vacuum Pressure Casting Machine - Induction Casting with Vacuum + Positive Pressure
TechnologyVacuum + positive inert gas pressure casting with induction melting; manual operator control
Control ModeManual operator control via control panel (versus PLC-automated alternatives at higher capex)
Melting SystemInduction melting with PID temperature control; ±1°C accuracy
Melting Temperature RangeUp to ~1200°C (gold ~1080°C, silver ~950°C, brass ~900°C); NOT suitable for platinum (1768°C - requires centrifugal casting)
Melting Capacity1-4kg per cycle (variant-dependent)
Melting Time3-5 minutes per furnace (significantly faster than gas/oil melting)
Vacuum SystemVacuum chamber evacuates investment flask before pour; removes gas from mold cavity
Positive Pressure1.5-2.5 bar inert gas pressure during and after pour; forces metal into fine detail; compensates shrinkage
Inert GasArgon or nitrogen - shielded melting prevents oxidation
Electromagnetic StirringAvailable on premium variants - uniform metal composition and temperature distribution
Compatible MetalsGold (10K-22K - yellow/white/rose), silver (sterling + 925), brass, K-gold, copper alloys; NOT platinum
Casting Cycle Time3-5 minutes per furnace including melt + vacuum + pour + pressure hold
CrucibleGraphite or ceramic - consumable; replacement based on usage cycles
Flask CompatibilityStandard investment casting flasks; matched to machine chamber size (typical 3.5×7" to 5×9" flask range)
Safety FeaturesOver-temperature protection, short-circuit protection, gas system safety interlocks, vacuum safety valves, emergency stop
Power Consumption5-15kW depending on melting capacity variant
Power Supply380V 3-phase 50Hz (production tier); 220-240V single-phase available on smaller variants
Inert Gas SupplyArgon or nitrogen cylinder supply; typical consumption 0.5-2 m³ per shift
Cooling SystemWater cooling for induction coil; chiller unit required for sustained operation
Dimensions (Typical)~700×600×1200mm (variant-dependent)
Weight150-400kg variant-dependent
PriceQuoted per configuration
Warranty1-year manufacturer warranty extendable; free technical support and spare parts during warranty
InstallationComprehensive on-site installation and operator training by Semsons authorized technician
Companion ProductsInvestment casting flasks (consumable), graphite crucibles (consumable), inert gas cylinders, water chiller, complete casting workflow equipment
Service NetworkOn-site service across 16+ Indian cities via 450+ dealer network
Export MarketsUAE, USA, Canada, Hong Kong, Bangkok, Saudi Arabia, UK + 25 more
SupplierSemsons Tech - JMAIIE Excellence Awards winner, Since 1978

Manual vs PLC-Automated Vacuum Pressure Casting - Which Should You Choose?

  • Choose Manual: small-to-medium casting houses 50-300 trees daily; designer ateliers transitioning from open-air; budget-constrained operations transitioning to vacuum pressure technology; training institutes; operations with skilled dedicated operator available throughout shift.
  • Choose PLC-Automated: chain-retail wholesale 300+ trees daily; multi-shift production requiring operator-skill-independent consistency; operations requiring detailed cycle data and audit-grade traceability; production line integration.

Critical note: properly operated manual variant produces casting quality equivalent to PLC-automated alternatives. Automation primarily benefits multi-shift consistency and operator-skill independence, not fundamental casting quality.

Pricing, Installation & Support

Indian market pricing is quoted per configuration, depending on melting capacity variant (1kg / 2kg / 3kg / 4kg). Complete starter bundle pricing combining manual vacuum pressure casting machine + investment casting flasks (initial supply) + graphite crucibles (initial supply) + inert gas cylinder + water chiller + operator training. Comprehensive on-site installation by Semsons authorized technician - includes electrical (220V single-phase or 380V 3-phase per variant) and inert gas supply integration, water chiller connection, vacuum and pressure system commissioning, first-cycle validation with customer's metal alloy. Operator training covering melting cycle management (induction operation, PID temperature setting), vacuum sequence operation, positive pressure application, casting cycle workflow, safety protocols, troubleshooting, and complete production workflow integration. 1-year manufacturer warranty with free technical support and spare parts. Comprehensive spare parts supply (induction coils, crucibles, vacuum pump components, pressure regulator, control panel) with. Consumable supply continuity: graphite crucibles, investment casting flasks, inert gas - all available with. Dealer-network service across 16+ Indian cities. Trade-in program for operations transitioning from open-air gravity casting equipment. Wholesale enquiries on +91 80823 38010.

Why Buy Manual Vacuum Pressure Casting from Semsons Tech

Semsons Tech is a JMAIIE Excellence Awards-winning manufacturer and supplier with 48 years in jewellery equipment, 16+ stores and warehouses, 40+ distributors, 450+ dealers, exports to 34+ countries. Semsons supplies the Manual Vacuum Pressure Casting Machine with induction melting with PID temperature control ±1°C accuracy, vacuum chamber + positive inert gas pressure 1.5-2.5 bar for premium casting quality, inert gas shielded melting preventing oxidation, electromagnetic stirring on premium variants for uniform melt composition, 3-5 minute fast casting cycle, comprehensive integrated safety features (over-temperature, short-circuit, gas system safety, emergency stop), on-site installation and operator training, 1-year warranty, comprehensive spare parts supply with, consumable supply continuity for crucibles and flasks, trade-in program for operations transitioning from open-air casting, dealer-network service across 16+ Indian cities, and complete workflow integration consultation. For investment casting where casting quality directly determines downstream finishing labour and customer-acceptable production output, supplier accountability and equipment quality matter far more than upfront capex savings. Where Quality Speaks For Us - Since 1978.

Order Your Manual Vacuum Pressure Casting Machine Today

For pricing across melting capacity variants (1kg / 2kg / 3kg / 4kg), complete starter bundle (machine + flasks + crucibles + inert gas + chiller + training), trade-in program for operations transitioning from open-air gravity casting equipment, multi-machine bundle pricing for production-scaling operations, complete casting workflow bundle pricing combining manual vacuum pressure casting with paired equipment (Wax Beads, Vacuum Wax Injectors, Vulcanizer, Investment Powder Mixer, Burnout Furnace, Tree Cutting Machine + complete finishing equipment), upgrade path consultation to PLC-automated variants, international export, or technical consultation, WhatsApp our sales desk on +91 98216 12340 or wholesale on +91 80823 38010. Pair with the complete Semsons jewellery production workflow ecosystem across upstream wax pattern production (Wax Beads, Vacuum Wax Injectors DVWI-1/T4/T4A/D4, Vulcanizer), investment workflow (Investment Powder Mixer, Burnout Furnace), downstream post-cast (Water Jet Machine for investment removal, Tree Cutting Machine), finishing (Foredom Motors, Polishing Machines, Electro Polishing Machine, Tumbler Polishing Machine, Filing Table), welding (Earring Post Welding Machine), cleaning (Ultrasonic Cleaner + Diamond Bright Solutions), and plating (Rhodium Plating Machine + plating solution ranges).
